CONTACT US
青岛优固特殊钢有限公司
联系人:孙经理
手机:185 6158 6580
邮箱:qdygtsg@163.com
地址:山东省青岛市城阳区金岭工业园锦盛二路北端
商品类别:塑料模具钢
点击次数:38
上架时间:2024年11月11日
全国服务热线: 185 6158 6580
产品描述

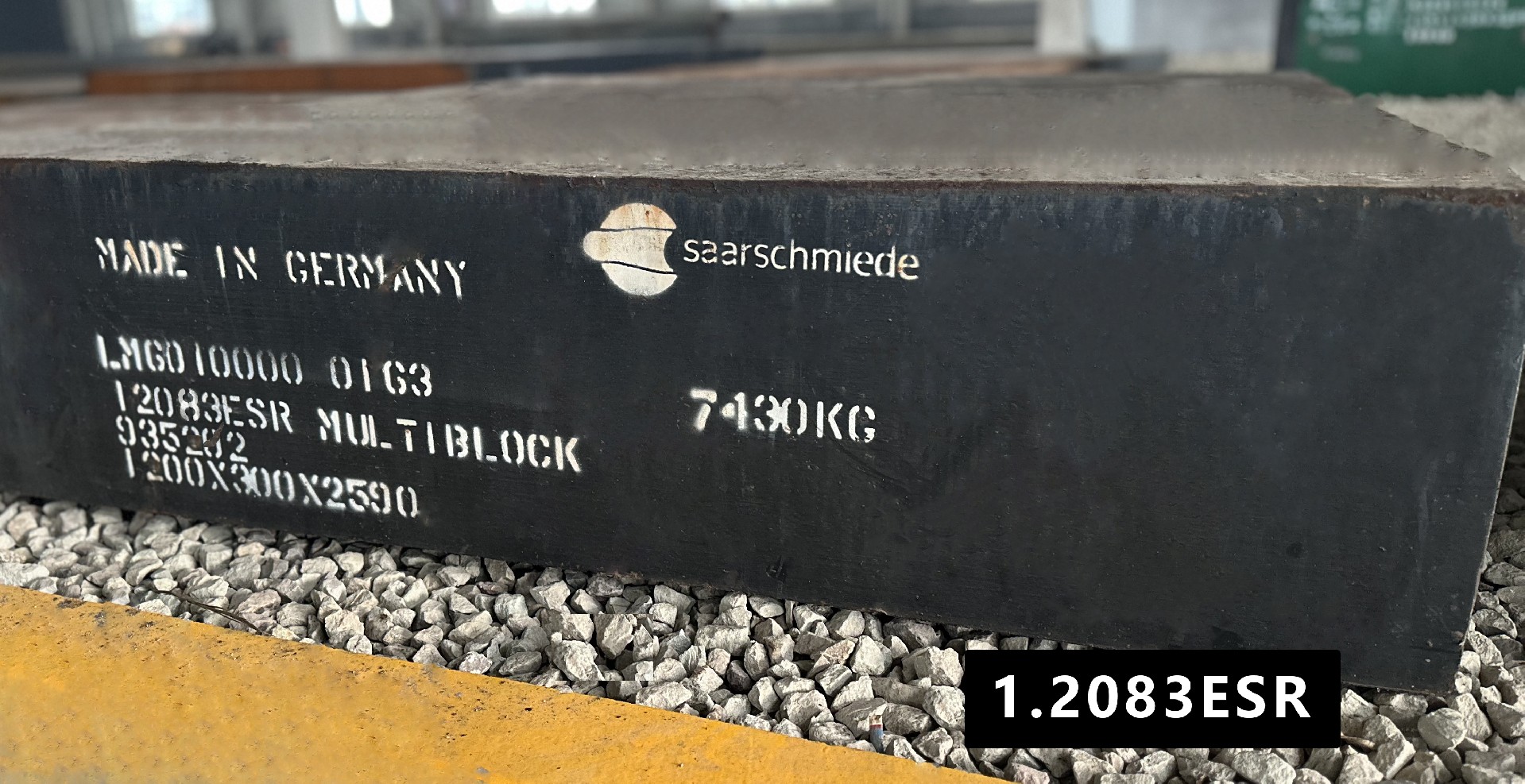

1.2083ESR
材料简介
经过VAR(真空电弧重熔)的产品比Collex具有更高抛光性及更优秀的机械性能。极高纯净度使得抛光麻点机会极少。
因金相组织更加均匀和细小,1.2083ESR有更好的韧性,适合12000#以上的高光模具,也适合做腐蚀性塑料模具或加入防火剂的塑料用模具。
材料性能
VAR重熔马氏体不锈钢,具有极高的抛光性能及稳定的机械与物理性能,具有良好的耐腐蚀性。
抗腐蚀性性能
具有良好的抗腐蚀性能,热处理过程中高温回火会严重降低抗腐蚀性能,一般采用低温回火。
抛光性能
1.2083ESR具有极好的抛光性能。由于经过VAR处理,1.2083ESR具有均匀的显微组织与极低的夹杂物水平,确保了抛光后具有非常好的光亮表面。

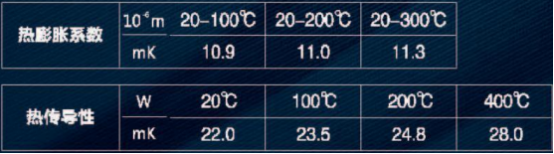

物理性能
热处理
软化退火:在保护气氛下加热至780℃,保温2小时后缓慢炉冷,退火状态下最大布氏硬度235HB。
去应力处理:预硬状态:模具粗加工后,加热到580℃,保温2小时,随炉冷却至室温。退火状态:加热到650℃,保温2小时,随炉冷却至室温。
淬火:奥氏体化温度:980-1050℃;淬火介质:油,为减少变形,可采用盐浴进行分级冷却;模具需要在保护气氛进行淬火,防止脱碳、氧化;保温时间:模具均热后30min。
回火:根据所需要 硬度值,参考回火曲线选择合适的回火温度。至少回火两次,每次回火后必须冷却至室温,每次回火至少保温2小时。
VAR的主要优点
降低气体含量;最轻微偏析、提高纯净度、产品所有特性一致得到提高,经过VAR的产品具有更高的抛光性。
应用于具有一定耐腐蚀性的高抛光要求的镜面塑料模具如镜头、光学仪器等。
纯净度
经过VAR处理,1.2083ESR具有极低的夹杂物水平。
本文标签: 德国萨尔1.2083ESR
最新产品
相关新闻
- 718MD百科 抚顺718MD模具钢,是一种注塑模具钢2024-11-11
- FT630ESR百科2024-11-11
- FS2343MD-ESR百科[抚顺FS2343MD-ESR 模具钢]2024-11-11
- 建立网站要怎样选择主机呢2024-11-11
- 网站建设成功的三大技巧2024-11-11
- FS878H-HRESR2024-11-11
- 哪些原因导致企业网站下线或关闭?2024-11-11
- 如何打造出完美企业网站 掌握以下几点方法2024-11-11
- 自己如何建网站 网站内容安排技巧有哪些2024-11-11
- 怎么样制作网页 这些技巧要知晓2024-11-11
