1.2738.02

材料简介：

特别适用于大型零部件，最大厚度大于1500mm。

良好的抛光性；良好的焊接性；并且可渗氮。

硬度从表面到中心部份非常均匀。

预硬到38-42HRC，比MFRx5更适合高使用寿命和高要求的模具。

抛光性能：

1.2738.02具有非常好的抛光性能。

典型工艺：先用油石开粗，然后换砂纸进行精磨，砂纸打磨600#至1500#，最后用抛光膏进行镜面抛光，按10号-5号-3号进行上光。

注：钢材抛光时间取决于钢材的应硬度和抛光技巧，过度抛光可能导致差的抛光表面。

晒纹性能：

1.2738.02比1.2738组织更均匀，所含杂志更少，具有非常好的晒纹性能。

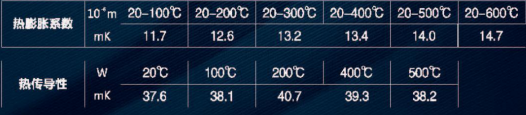

物理性能：

热处理

建议在供货状态（预硬状态）下使用，如果要进行热处理请参考一下信息：

软化退火：在保护气氛下加热至725±10℃，均温后每小时10℃炉冷至600℃，然后空冷，退火状态下最大硬度240HB。

去应力处理：预硬状态：模具粗加工后，加热到560℃，保温2小时，炉冷至室温。退火状态：加热到600℃，保温2小时，随炉冷却至室温。

淬火：奥氏体温度：870℃±10℃，淬火介质：油，模具需在保护气氛中进行淬火，防止脱碳、氧化。保温时间：模具均热后30min。

回火：根绝所需要硬度值，参考回火曲线选择合适的回火温度。至少回火两次，每次回火后必须冷却至室温，每次回火至少保温两个小时。
